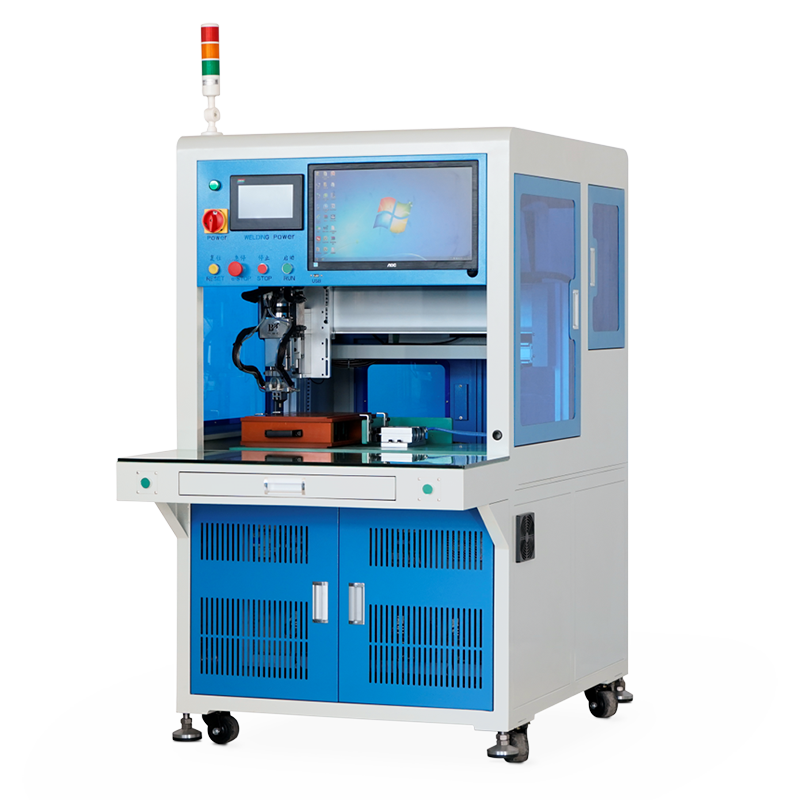

BT-960/960XZ 單面自動點焊機
一、主要功能
圓柱型電芯的組合式單面自動化焊接
圓柱型電池組電壓采集鎳片與BMS的PCB鎳片焊盤自動焊接
二、產品特點
自動化焊接，焊點均勻，一致性良好，提高合格率實時焊接電流監控，虛焊或炸火報警自動停機可選擇點焊規范焊接(正負極可設置不同電流)點焊坐標參數可采用U盤導入參數
運行機構采用伺服電機配合線型模組，精準定位生產數量自動采集，顯示當前生產效率
三、產品參數
|
設備功率
|
AC220V 50/60HZ 4KW |
最大行程 Maximum stroke |
X 軸 ： 2 0 0 - 5 0 0 M MZ 軸： 5 - 5 0 M M Y軸：200 - 350MM R軸：0-105° Xaxis:200-500mm Xaxis:5-50mm Yaxis:200-350mm Yaxis:0-105° |
|
使用氣壓
|
0.4-0.8Mpa,使用氣源時必須有過濾裝置， 確保氣流無水無雜質。
|
||
|
適合鎳片厚度
|
0.1MM-0.2MM (0.15-0.2MM厚度鎳片需開槽) (0.15-0.2MM |
||
|
標配點焊電源
|
BT-10000A晶體管焊接電源
|
||
|
凸點焊鎳片0 . 21 - 0 . |
|||
|
焊接輸出電流 Welding output cument |
Max 10000A |
||
|
適合點焊針 pins |
進口直徑1 . 7*100MM(焊點點焊)
|
||
|
點焊數據導入
|
CAD數據導入/點陣數據/人工輸入 t |
||
|
進口直徑4-4*6平頭焊針(凸點焊接使用)
|
|||
|
動力 |
伺服電機
|
||
|
適應范圍
|
14430/14500/18500/18650/21700 26650/26700/32050/32700/32140 |
設備外形尺寸
|
L1450*W930'H1760MM |
|
生產效率
|
約2000PCS電芯/小時
|
設備重量 |
380KG |
