一.產品型號規格

●BTH-5000A 5000A 標準型 輸入 220V 50/60Hz 電源(110V 可定制)

●BTH-8000A 8000A 標準型 輸入 220V 50/60Hz 電源(110V 可定制)

●BTH-5000B 5000A 正反波(10000A) 輸入 220V 50/60Hz 電源(110V 可定制)

●BTH-10000A 10000A 標準型 輸入 220V 50/60Hz 電源(110V 可定制)

二.晶體管焊接電源特點

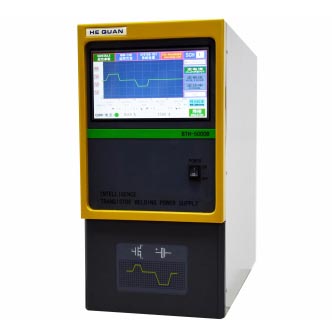

■ 本公司生產的 BTH 系列焊接電源，采用精密型晶體管式焊接電源。

■ 焊接電源采用晶體管切換方式，能實現小型高效，高輸出的精密焊接。

■ 本機采用 3 種焊接方式：

●定電壓焊接(-----)：控制電極間的電壓，電流量小，降低焊接時產生火花

●定電流焊接(-----)，通過一定量的電流，與工件電阻無關，可穩定焊接

●定電壓.定電流焊接(-----)：焊接通過設定電流和電壓同時控制

■輸出電流方向：

BTH-5000A/BTH-8000A/BTH-10000A 電流從正極流向負極(單極性方式焊接)。

BTH-5000B(5000A 正波，5000A 反波，輸出電流方向自動切換)。

■適合焊接范圍：動力電池/數碼電池/鎳氫鎳鉻電池/電機轉子/電子電氣配件等。

■界面顯示：觸摸顯示屏，易懂易操作，配自動化機器時可選擇外置觸摸屏。

■焊接厚度;0.08-0.2MM 鍍鎳或純鎳(0.15-0.2MM 鎳片建議開導流槽，0.2MM 以上鎳片需要打凸點焊接)。

■焊接規范：

●焊接規范 1-60 共 60 組焊接數據儲存

●焊接時可以進行更加靈活的選擇規范焊接，輸出不同規范的焊接參數，列如：正極焊接電流 2000A，負極需要 2500A 焊接電流，在自動焊接機中由自動化給出信號控制輸出相應的焊接規范(輸出對應的焊接電流)，手動操作中需要通過切換控制信號可以實現輸出不同的焊接電流

■可設定電流和電壓的緩升緩降，有效地解決了焊接過程中產生的噴濺和焊接結束后工件的淬火問題。

■有兩個放電脈沖，可設定一次放電或兩次放電。

■具有電流緩升/緩降功能：使用緩升/緩降功能可以避免焊接時產生噴濺，滿足特殊材料焊接要求。

■故障診斷和自動保護功能：機器在工作過程中，控制器如檢測到情況異常，會自動關閉輸出并報警提示。

■通訊接口：RS485 通用接口。

■預留觸摸顯示屏外置接口：可選擇外置 5 寸/7 寸觸摸顯示屏，通訊模式為 RS232

■外部控制功能：可外接工控機/PLC 控制、配合機器自動化生產。

■恢復出廠設置：在系統設置頁面有一鍵恢復出廠設置按鈕，預防有人工設置錯誤的狀態下，快速的進入正常工作。

■外形尺寸：L430MM*W205MM*H405MM

■重量：26KG
